schematy ideowe
 |

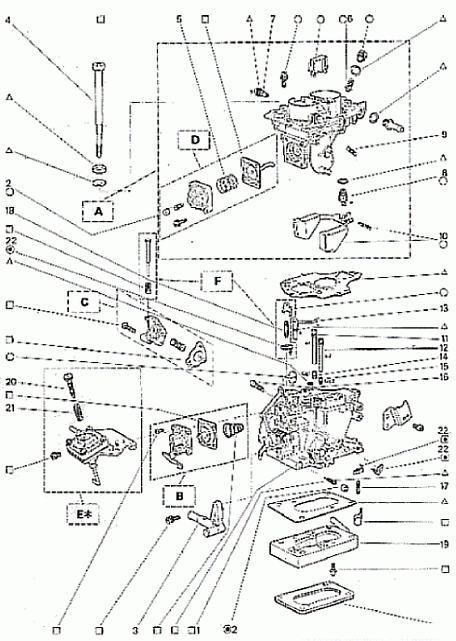

1.Śruba składu mieszanki 2.Śruba regulacyjna korektora 3.Podgrzewacz kanału mieszanki 4.Śruba mocująca gaźnik do kolektora 5.Sprężyna korektora ssania 6. 7.Dysza wolnych obrotów 8.Zaworek iglicowy 9.Sprężyna zatrzasku tarczy ssawki 10.Pływak gaźnika 11.Rurka emulsyjna z dyszą powietrza I przelot 12.Rurka emulsyjna z dyszą powietrza II przelot 13.Element wstrzyku paliwa 14.Dysza główna paliwa I przelot 15.Dysza główna paliwa II przelot 16.Dysza wolnych obrotów 17.Śruba regulacyjna uchylenia przepustnicy II stopnia 18. 19.Podstawa bakelitowa gaźnika 20.Śruba regulacyjna siłownika 21.Sprężyna śruby regulacyjnej 22.Elementy regulacji uchylenia przepustnicy II stopnia A. Pokrywa gaźnika z elementami B. Pompka wstrzyku paliwa z elementami C. Układ wzbogacania mieszanki D. Układ korektora przerywania ssania E. Siłównik podwyższonych obrotów na zimnym silniku F. Zespół wstrzyku paliwa do gardzieli 29. 30. 31. 32. |
 |

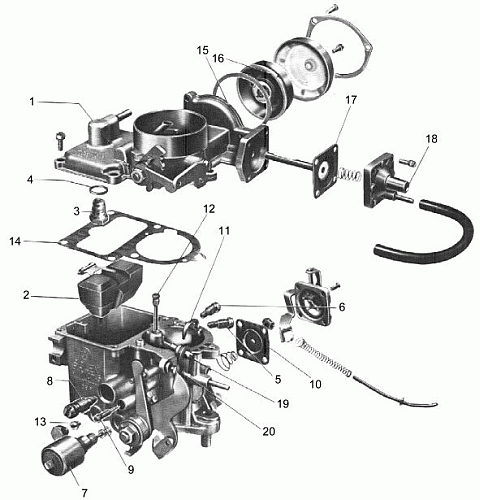

1.Pokrywa gaźnika 2.Pływak 3.Zaworek iglicowy 4.Podkładka zaworka 5.Dysza pomocnicza 6.Dysza wolnych obrotów 7.Elektrozawór odcinający 8.Śruba składu mieszanki główna 9.Śruba składu mieszanki dokładna 10.Membrana pompki przyspieszającej 11.Wstrzyk paliwa do gardzieli 12.Rurka emulsyjna z dyszą powietrza 13.Dysza główna paliwa 14.Podkładka pokrywy 15.Obudowa korektora przerywania ssania i ssawki 16.Element główny ssawki 17.Membrana korektora przerywania ssania 18.Pokrywa korektora 19.Śruba regulacyjna uchylenia przepustnicy ssawki 20.Śruba regulacyjna uchylenia przepustnicy dolnej |
